一、頂部及側面通風系統

頂部及側面通風系統溫室頂部設有齒輪架和電動開窗通風機構。

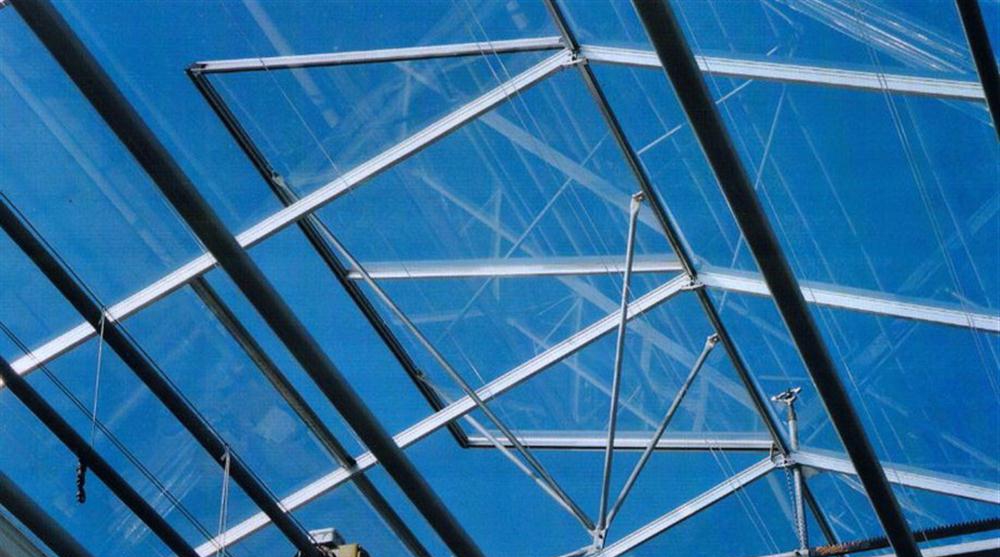

電動開窗系統

打開頂窗，可在溫室室內外形成空氣對流，達到除濕降溫的效果。試驗點通風系統分三區獨立控制，每跨為一個獨立控制區。

(1)系統基本組成。該系統由頂部通風電機、傳動部分、行程限位開關、控制裝置等組件組成。

(2)驅動電動機。采用溫室專用減速電動機，該電動機裝有限行裝置，可自動停車。

(3)傳動機構。采用齒輪齒條機構傳動。

二、外遮陽系統

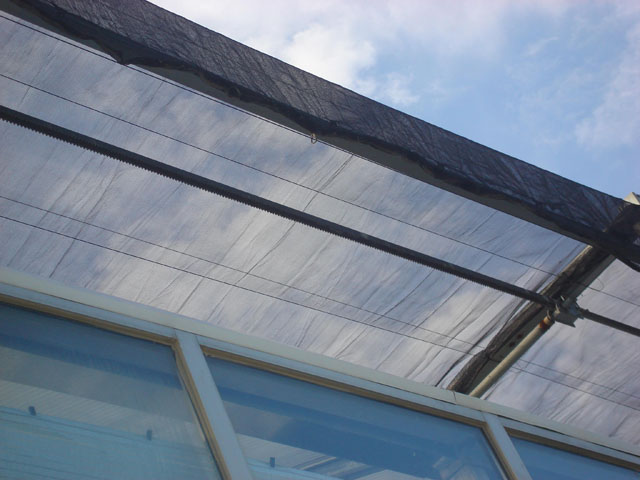

外遮陽系統

試驗點頂部配備有外遮陽系統，可以手動、自動控制外遮陽電機啟動、停止。電動機通過傳動機構帶動傳動軸轉動，傳動軸通過連接件帶動傳動桿在簾線上平行移動，驅動桿拉動窗簾布的一端慢慢展開。窗簾布全部展開后，行程限制器開關啟動，外部遮陽電機停止工作。通過調節進入溫室的陽光量，控制光通量，調節溫度。外遮陽系統分三區獨立控制，每跨為一個獨立控制區。

(1)系統組成。外遮陽系統由外遮陽骨架、外遮陽驅動電機、傳動部分、行程限位開關、控制裝置、幕布及幕線等組成。

(2)外遮陽骨架。溫室頂部整體安裝一套遮陽骨架。支架堅實可靠，使用年限長，載荷承受能力強。

(3)外置遮陽驅動電機。采用溫室專用減速電機，電機裝有限動開關，可實現自動停車、準確限動、平穩可靠運行。

(4)控制柜。柜內設有兩套觸頭裝置，控制遮光屏展開、關閉。既可手動啟動、停止，又可通過計算機實現電氣控制。

(5)傳動機構。可采用齒輪齒條或鏈條傳動。傳動機構由推拉桿和傳動軸組成，通過齒條將傳動軸的圓周運動轉化為勻速直線運動。驅動桿是一種特殊的鋁合金型材，水平設置，便于拉窗簾。

(6)幕布及幕線。選用遮陽率為70%的幕布，托、壓幕線采用黑色外用托幕線，材質為聚酯PET。托幕線每0.4m布置一根，壓幕線每隔0.4m布置一根。

三、內保溫系統

試驗點內遮蔭幕布設置于溫室復合橫梁上。

在夏季，用隔熱遮陽幕布遮擋太陽，可減少室內能量累積，降低溫度(3~5℃)，并保護作物不受強光灼傷;在冬季，絕熱遮陽幕布可反射室內紅外線，防止散熱，減少熱量損失，從而提高室內溫度，有效降低能耗。內保溫系統分三區獨立控制，每跨為一個獨立控制區。

(1)系統組成。系統由內絕緣電機、傳動部分、行程限位開關、遮光屏、控制裝置和屏蔽線等組成。

(2)內保溫驅動電機。選用溫室專用減速電機，電機配備行程限位開關，可實現自動停止、準確限位、平穩可靠運行。

(3)控制柜。機柜配有遮陽屏，用于展開和關閉兩組接觸裝置?？墒謩?dòng)開啟、停止，并可通過計算機進行電控。

(4)傳動機構?？刹捎谬X輪齒條或鏈條傳動。傳動機構由推拉桿和傳動軸組成，通過齒條將傳動軸的圓周運動轉化為勻速直線運動。驅動桿是一種特殊的鋁合金型材，水平設置，便于拉窗簾。

(5)幕布及幕線。選用優質遮陽保溫幕及專用幕線。內遮陽屏采用內鋁箔絕緣遮陽，遮陽率65%，節能率62%;支撐式壓力屏蔽線采用透明內支撐式屏蔽線，材質為滌綸PET。窗簾線每隔

0.4m布置一根，壓力簾線每隔0.8m布置一根。

四、濕簾風機強制降溫系統

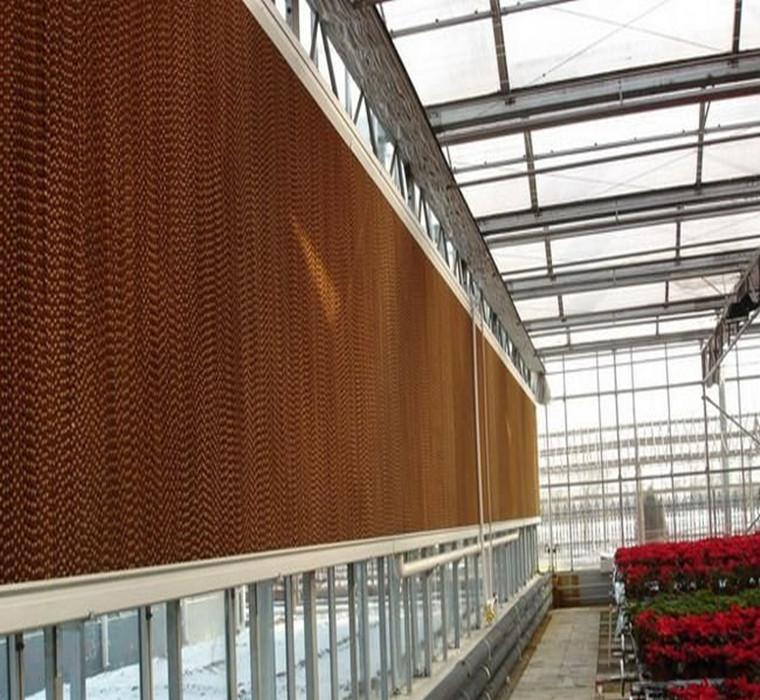

濕簾風機降溫系統

濕簾風機強制冷卻系統利用水的蒸發冷卻原理來實現冷卻目的。冷卻系統的核心部件是能夠蒸發水的濕簾。濕簾是用波紋纖維紙制成的。由于在生產原料中加入特殊化學物質，耐腐蝕，使用壽命長。當空氣穿過濕簾介質時，空氣的感熱轉化為蒸發的潛熱，從而實現空氣的增濕和冷卻。風機與濕簾結合使用，可促進溫室內外空氣的流動，排放室內高溫高濕氣體，補充足夠的新鮮空氣。當需要降溫時，啟動(手動、自控)風機，將空氣排出溫室，產生負壓：同時，水泵將水擊到對面濕幕墻上。當室外空氣被負壓吸入室內時，會以一定的速度穿過濕簾的縫隙，導致水蒸發并降溫。冷空氣流經溫室，吸收室內熱量，通過風扇排出，達到冷卻的目的。濕簾風機強制降溫系統分三區獨立控制，每跨為一個獨立控制區。

系統由濕簾箱、循環水系統、軸流式風機和控制系統四部分組成。濕簾風機降溫系統采用手動控制和計算機智能控制相結合的控制方式。

(1)濕簾。采用鋁合金框架。框架高1.5m、厚100mm、總長26.4m(8.8m+8.8m+8.8m)，面積39.6m2，均分三段。濕簾紙的使用壽命為5～

8年。

(2)濕簾外翻窗。濕簾后密封窗采用電動齒輪齒條向外翻窗，用8mmPC板覆蓋，分三段獨立控制。

(3)循環水系統。系統由潛水泵、濕簾水池、過濾器、PVC管道及閥門、水位監測儀、補水裝置等部件構成。濕簾水池配置兩套補水系統，一套從泵房直接引水，另一套從市政自來水系統引水。水池內配置浮球閥，自動補水。

(4)軸流風機。規格尺寸：1000mm×1000mm×350mm：扇葉直徑：850mm;排風量：24000m㎡/h;功率：0.55kW：數量：8臺。

(5)供水系統。從泵房接入PPR給水管，有24個出水口。管徑分別為DN25、DN20兩種，預留到地上500mm高處，配堵頭，由泵房配置一根供水管直通濕簾池，用于濕簾池供水(可有控制室控制)。PPR管道埋入地下400mm深。

(6)照明系統(三防燈)。在試驗點內布置防水、防塵、節能照明燈。每跨16盞，加上控制室1盞，共49盞。

(7)溫室供電插座。在試驗點內布置23個220V供電防水插座，在控制室內布置6個220V供電防水插座及1個空調專用插座，共布置防水插座30個。

(8)防雷系統。根據《中華(參數|圖片)人民共和國國家標準建筑物防雷設計規范》要求，試驗示范場地的防雷是三級防雷。由于試驗場地的主骨架采用金屬支架，為了預防雷擊，在試驗點的總電源的入口線上安裝了防雷裝置。
